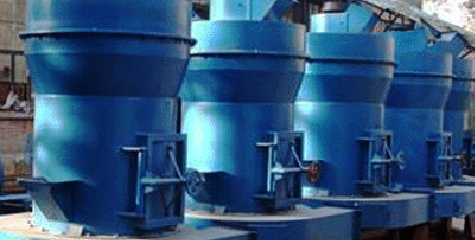

方解石雷蒙磨粉機

方解石是自然界常見的礦石之一，該物料的粉磨可以選擇的磨機是雷蒙磨粉機，這里就是來分析一下這一磨機的相關信息，如其特點、基本的性能、工作原理，對于這些基本信息的了解，是磨機選型、操作的重要依據，具體如下：

一、基本性質

方解石雷蒙磨粉機在工作的時候，進料粒度要求為20-30mm，如果超出了這個粒度大小范圍的話，就會增加該機的粉末難度，使得其生產產能下降，另外添加到該機內部的物料，需要滿足莫氏硬度七級以下，濕度在6%以下，且屬于非易燃易爆礦石，才能順利的進行加工，而該機的產能在1.2-11T/h之間，但是這個產能的大小，與多方面的因素有關系，比如說加工的物料的性質，比如說成品細度的需求，再比如外界的工作條件，比如電壓大小等都會影響到產能的大小，另外，方解石雷蒙磨粉機的應用領域主要有中小型礦山、化工、建材、冶金、耐火材料、制藥、水泥等，在這些不同行業中的應用，需要根據具體的生產需求來選擇合適型號的方解石雷蒙磨粉機。

二、工作原理

所謂工作原理指的就是雷蒙磨粉機對于物料的粉碎過程，主要如下：工作時，將需要粉碎的物料從機罩殼側面的進料斗加入機內，依靠懸掛在主機梅花架上的磨輥裝置，繞著垂直軸線公轉，同時本身自轉，由于旋轉時離心力的作用，磨輥向外擺動，緊壓于磨環，使鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動碾壓而達到粉碎物料的目的。

三、特點

方解石雷蒙磨粉機的特點，顯著的就兩個，一是生產成本低，一是運行穩定好，這兩個方面的特性不僅可以減少成本的投入，而且可以減少生產中故障的發生：

1、生產成本低

方解石雷蒙磨粉機為立式結構，占地面積小，系統性強，從原材料的粗加工到輸送到制粉及末了的包裝，可自成一個獨立的生產系統，并且該機的電氣系統采用集中控制，使得磨粉車間基本可實現無人作業，該機與與其他磨粉設備相比，通篩率高達99%；

2、運行穩定性好

方解石雷蒙磨粉機主機傳動裝置采用密閉齒輪箱和帶輪，傳動平穩，運轉可靠，并且該機的重要部件均采用優質鑄件及型材制造，工藝精細，嚴謹?shù)牧鞒?，保證了整套設備的耐用性；

上文主要介紹的是與方解石雷蒙磨粉機相關的一些信息，主要是該機的基本性能、工作原理以及特點，對于這些方面的了解，可以更好的選型、操作，更多關于磨粉機的信息，請咨詢：www.syqjsb.com。
