被cao,亚洲精品自拍,日韩四区,大鸡巴搞视频,美女内射网站,操人网,午夜亚洲天堂,国产91精品久久久天天

專家講堂

砂石骨料占混凝土體積的70% 、質(zhì)量的80%，做好混凝土機制砂石骨料不僅能夠滿足高標準的混凝土生產(chǎn)需求、提高混凝土產(chǎn)品質(zhì)量性能，降低混凝土塌落度損失,泵送壓力損失小，減少泵送堵泵現(xiàn)象和攪拌泵送設備維護時間費用，還可以有效節(jié)約混凝土生產(chǎn)成本，提高商混企業(yè)經(jīng)濟利潤……

混凝土（包括瀝青混凝土）是國民經(jīng)濟基礎建設中用量非常大、使用范圍較廣的建筑材料，混凝土的質(zhì)量決定了關(guān)系國計民生的基礎建設質(zhì)量，而砂石骨料占混凝土體積的70% 、質(zhì)量的80%，是混凝土的主要“糧食”因此，做好砂石骨料，才能滿足不同混凝土使用需求。

混凝土用砂石骨料的標準

普通混凝土用骨料標準

我國制定了GB/T14685-2011《建設用卵石、碎石》和GB/T14684-2011《建設用砂》國家通用標準，水電、建筑等部門行業(yè)根據(jù)其行業(yè)具體需求，分別制定出高于國家通用標準的行業(yè)標準?；炷列袠I(yè)執(zhí)行的是JGJ52-2006《普通混凝土用砂、石質(zhì)量標準及檢驗方法》、JTGE42-2005《公路工程集料試驗規(guī)程》等標準對砂石骨料主要性能進行質(zhì)量檢驗。

高性能混凝土用骨料標準

隨著我國高速鐵路、公路、核電站、超高層樓房的建設，普通砂石骨料已經(jīng)滿足不了高性能混凝土的原料需求，高性能、超高性能混凝土也得到了快速發(fā)展，高性能混凝土用骨料——高品質(zhì)砂石骨料也得到快速發(fā)展。中國建筑材料協(xié)會與中國砂石協(xié)會共同發(fā)布了《高性能混凝土用骨料》標準T/CBMF38-2018T/CAATB001-2018；混凝土行業(yè)執(zhí)行的是中華人民共和國住房和城鄉(xiāng)建設部頒布的建材行業(yè)《高性能混凝土用骨料》JG/T568-2019標準，將于2020年6月1日執(zhí)行。滿足以上兩個標準要求的砂石骨料，才能滿足混凝土行業(yè)需要。

標準具體要求解讀

混凝土建筑行業(yè)目前執(zhí)行的JGJ52-2006《普通混凝土用砂、石質(zhì)量標準及檢驗方法》和中華人民共和國住建部《高性能混凝土用骨料》JG/T568-2019標準分為一般要求和主要技術(shù)要求兩部分。一般要求：砂石原料符合有害物質(zhì)限量外，還要符合我國環(huán)保和安全相關(guān)標準和規(guī)范，不應對人體、生物、環(huán)境及混凝土、砂漿性能產(chǎn)生有害影響，同時滿足放射性應符合GB6566的規(guī)定。

主要技術(shù)要求:（9項）
（1）顆粒級配組成；
（2）含泥量/石粉含量和泥塊含量；
（3）針片狀顆粒含量；
（4）有害物質(zhì)含量；
（5）堅固性；
（6）強度：抗壓強度與壓碎值指標；
（7）表觀密度/松散堆積密度/空隙率；
（8）吸水率；
（9）含水率、飽和面干吸水率。

>> 點擊下載詳細指標參數(shù) <<

加工機制砂石的主要工藝

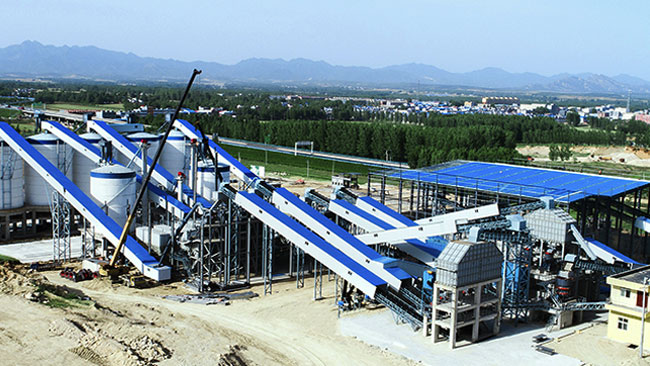

濕法加工工藝

濕法加工工藝是指在物料篩分及破碎過程中采用水沖洗，并配合洗石機和洗砂機對粗細骨料進行沖洗作業(yè)。濕法加工工藝一般在原料中含泥或軟弱顆粒較多時采用，當成品砂石粉含量偏高時，也可采用濕法生產(chǎn)去除部分石粉。根據(jù)原料中所含泥土的性質(zhì)不同，洗砂石方法可分為篩面沖洗和砂石清洗機清洗。具體采用何種清洗方法，應根據(jù)原料的含泥程度、泥土的性質(zhì)、所需的處理量等因素綜合分析確定。濕法生產(chǎn)工藝的優(yōu)點是：粉塵污染少，水洗篩分效率高。缺點是用水量大，機制砂石細粉回收

>>展開查看詳細

和污水處理費用高，細砂石粉流失嚴重，成品砂脫水困難；采用立式?jīng)_擊破碎機制砂時，成砂率較低。濕法生產(chǎn)工藝適合南方氣溫較高，水資源豐富的地區(qū)應用；不太適合水資源嚴重缺乏，冬季結(jié)冰的北方地區(qū)應用。

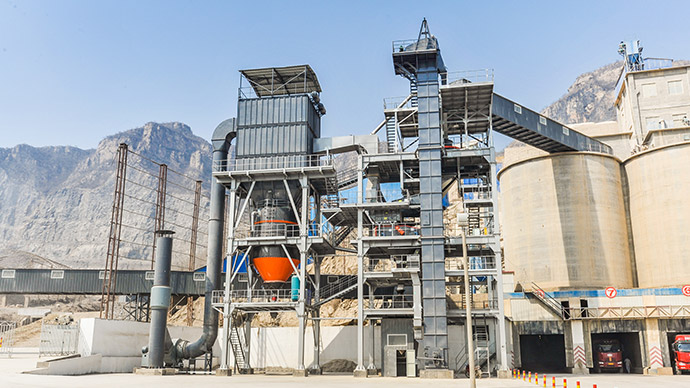

干法生產(chǎn)工藝

干法加工工藝是指除個別除塵工藝環(huán)節(jié)噴霧用水外，整條生產(chǎn)線的工藝過程基本不用水。優(yōu)點是：不用水或用水量極少，石粉流失量少、主要用于原料清潔，成砂率高、石粉含量低的機制砂石系統(tǒng)。缺點是：1）由于干法加工原料含水量大或原料泥土含量較高時，細骨料不易篩透，泥土含量或細粉含量超過有關(guān)標準要求；2）干法加工各加工點揚塵較大，除塵系統(tǒng)投資運營費用較高；3）沒有安裝細粉分離裝置時，成品砂細粉含量超標。我國北方地區(qū)夏季干旱嚴重缺水，冬季嚴寒結(jié)冰，特別適應

>>展開查看詳細

于干法生產(chǎn)工藝。隨著我國環(huán)保要求的逐步嚴格，特別是我國水泥行業(yè)進入大型砂石骨料加工行業(yè)，進一步推進了砂石骨料工廠化進程。我國新制定的《機制砂石骨料工廠設計規(guī)范》GB51186--2016中重點推薦干法加工工藝。

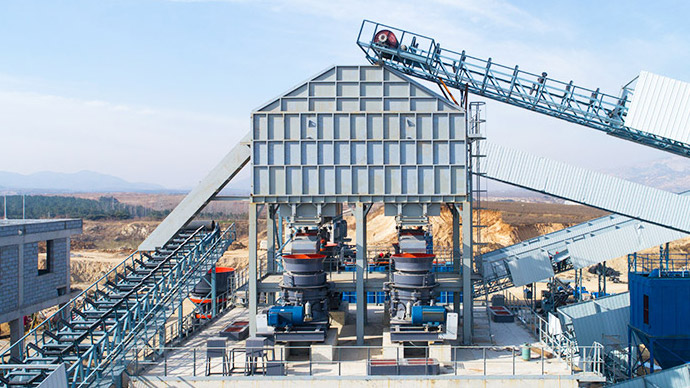

半干法生產(chǎn)工藝

半干法加工工藝一般是指前濕后干生產(chǎn)工藝。即預篩分采用濕法生產(chǎn)并控制出料的含水率，整形制砂篩分系統(tǒng)采用干法生產(chǎn)工藝。優(yōu)點是：用水量相對濕法較少，廢水處理量不大，石粉流失量少、粉塵污染也較少。缺點是：制砂原料經(jīng)過水洗后，需要機械或長期自然脫水，保證進入制砂機原料含水率不大于3%，否則制砂機成砂率和篩分效率低。主要適應于原料含泥量不大，成品砂要求含粉量較高的水工碾壓混凝土大壩用砂。

>> 詳細了解工藝技術(shù)，點擊咨詢工程師 <<

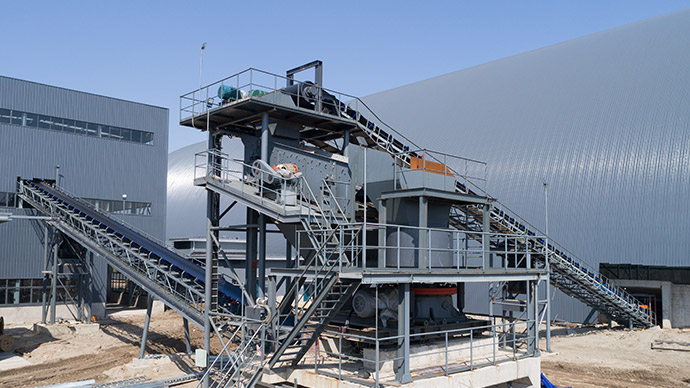

加工機制砂石的主要設備

機制砂石加工無論采用干法、濕法或半干法，其破碎篩分和制砂主設備幾乎相同。
加工工藝設備一般為：給料機——除土——粗碎——中、細碎——篩分——整形制砂——篩分——細粉分離——在線監(jiān)測。

做好高品質(zhì)砂石骨料的8個基本注意事項

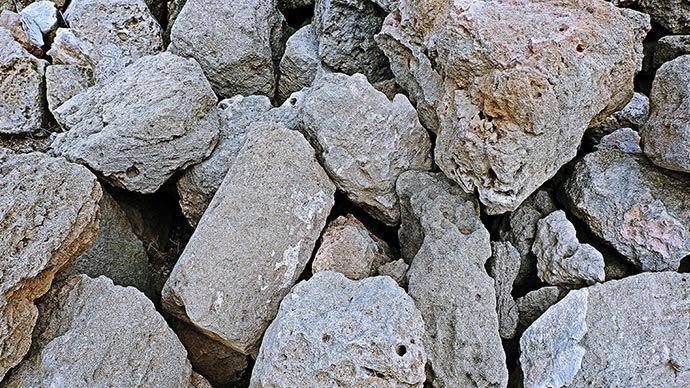

（1）母巖質(zhì)量直接影響機制砂石的質(zhì)量。因此，生產(chǎn)機制砂石骨料前首先應選定合格的母巖。母巖首先要經(jīng)過放射性檢測和堿骨料反應實驗合格的母巖；
（2）首先選擇石灰?guī)r、白云巖等硬度中等， SiO2含量較低的母巖；其次選擇花崗巖、凝灰?guī)r等硬脆的母巖；盡量不選用玄武巖、高硬石英巖等抗壓強度高、韌性大、磨蝕性大的母巖。
（3）盡量選擇泥土、輕物質(zhì)等雜質(zhì)含量少的母巖。

根據(jù)當?shù)貧夂蛱攸c和制砂母巖特性，盡量選擇干法加工工藝和性價比高的破碎設備；

石灰?guī)r類的中軟物料可采用反擊破碎機而不采用錘式破碎機，這是因為錘式破碎機加工的骨料針片狀含量高、骨料內(nèi)部暗裂紋多，壓碎值低、堅固性損失值大；

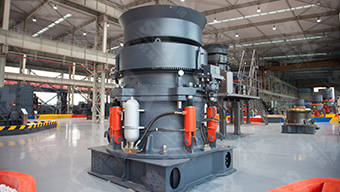

花崗巖巖類的硬物料中細碎采用具有層壓破碎功能的多缸圓錐破碎機，盡量減少砂石骨料針片狀含量，減少后續(xù)骨料整形的壓力。

由于母巖原料中混雜有泥土、山體表皮風化石等，這些抗壓強度低的雜質(zhì)一般粒度較小，采用粗碎之前棒條喂料篩與除土篩組合進行預先剔除，以提高砂石骨料成品質(zhì)量。

整形制砂的制砂原料不要超過40毫米；純制砂時，原料盡量采用經(jīng)預先除土、細粉的石屑或5-10/15毫米的多余的粗骨料。

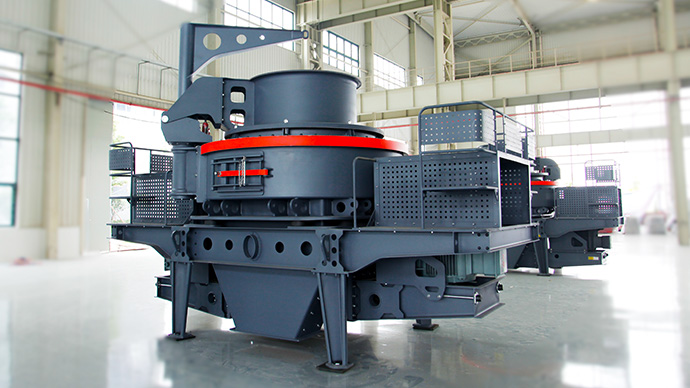

制砂機采用“石打石”破碎腔型，轉(zhuǎn)子邊緣線速度60-70米/秒，骨料整形效果好，成砂率適中，石粉產(chǎn)生量較少；
整形制砂后粗骨料產(chǎn)品產(chǎn)出砂、4.75-10毫米、10-20毫米三級配或砂、4.75-10毫米、10-16毫米、16-25毫米四級配；
加工出的砂砂石骨料需要滿足《高性能混凝土用骨料》 JG/T568-2019標準要求。

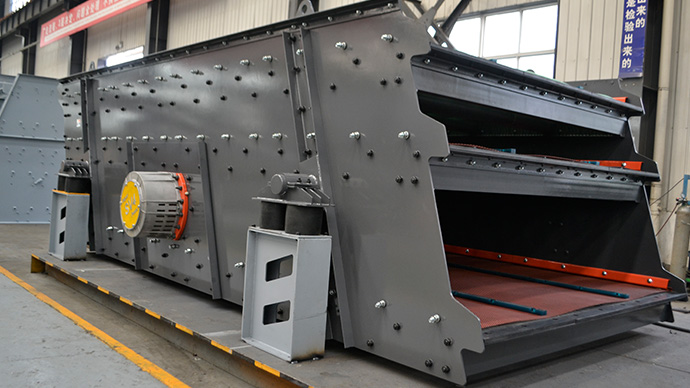

振動篩篩分負荷要適中，采用兩層以上的篩分機，篩網(wǎng)盡量采用方孔形式，并確定合適的篩孔尺寸；干法制砂要選擇具有變頻調(diào)速的細粉分離器或除塵器風機轉(zhuǎn)速，能夠調(diào)節(jié)成品砂中的石粉含量；濕法制砂要合理選擇洗砂機中的沖洗水水量和洗砂機螺旋轉(zhuǎn)速。
