制砂機結構組成大解析

制砂機內部結構的設計，關系到了其具體的性能，好的結構，不僅能提高設備的性能，而且可以簡化操作流程，并且該機結構組成一般是有多個部件組成的，這些部件共同協助生產的進行，完成砂石的生產，這里就是來對于這些部件進行解析。

一、進料斗

進料斗的結構是倒立的棱臺體（或圓筒體），進料口設置耐磨環，從給料設備的來料經給料斗進入制砂機；

二、分料器

分料器安裝在渦動破碎腔的上部,其作用就是將從給料斗來料進行分流,使一部分物料經由中心入料管直接進入葉輪被逐漸加速到較高速度拋射出去，使另一部分物料從中心入料管的外側，旁路進入渦動破碎腔內葉輪的外側，被從葉輪拋射出來的高速度物料沖擊破碎，這種破碎方式可以在不增加功率消耗的前提下增大生產能力，提高制砂機的生產效率；

三、渦動破碎腔

渦動破碎腔的結構形狀為上、下兩段圓柱體組成的環形空間，葉輪在渦動破碎腔內高速旋轉，渦動破碎腔內也能駐留物料，形成物料襯層，物料的破碎過程發生在渦動破碎腔內，由物料襯層將破碎作用與渦動破碎腔壁隔開，使破碎作用僅限于物料之間，起到耐磨的作用，另外制砂機中舍友觀察孔，用來觀察葉輪流道發射口處耐磨塊的磨損情況及渦動破碎腔頂部襯板的磨損情況，在制砂機破碎物料的時候需要將觀察孔密封關嚴，以防物料飛出發生危險；

四、葉輪

葉輪是由特殊材料制作的一空心圓柱體，安裝在主軸總成上端軸頭上，用圓錐套和鍵聯接傳遞鈕距，高速旋轉，該部件是制砂機的關鍵元件，物料由葉輪上部分料器的中心入料管進入葉輪的中心，由葉輪中心的布料錐體將物料均勻的分配到葉輪的各個發射流道，在發射流道出口，該部件安裝有特殊材料制成的耐磨塊，可以更換，葉輪將物料加速后拋射出去，沖擊到渦動破碎腔內的物料襯層，進行強烈的自粉碎，在錐帽和耐磨塊之間裝有上、下流道板，保護葉輪不受磨損；

五、主軸總成

制砂機的主軸總成安裝在底座上，用以傳遞電動機經由三角皮帶傳來的動力及支撐葉輪旋轉運動，它由軸承座、主軸、軸承等組成；

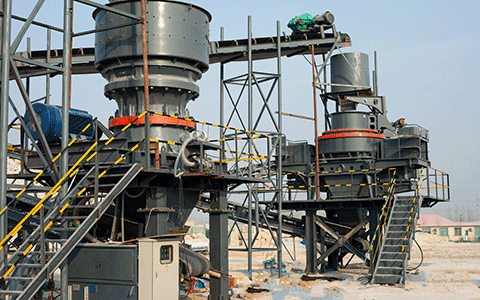

六、底座

在制砂機的內部，底座上安裝有渦動破碎腔、主軸總成、電動機、傳動裝置，底座中部為四棱柱空間，四棱柱空間的中心，用于安裝主軸總成，兩側形成排料通道，雙電動機安裝在底座縱向兩端，底座可安裝在支架上，也可直接安裝在基礎上;

七、傳動裝置

采用單電機或雙電機驅動的皮帶傳動機構（75kW以上，為雙電機傳動）,雙電機驅動兩臺電動機分別安裝在主軸總成兩側,兩電機皮帶輪用皮帶與主軸皮帶輪相連,使主軸兩側受力平衡，不產生附加力矩；

八、支架

根據制砂機工作場所不同--露天作業或室內作業，可以考慮配置支架或不配置支架；

九、潤滑系統

制砂機采用美孚車用潤滑脂特集中潤滑，潤滑部位為主軸總成上部軸承和下部軸承兩處，為使注油方便，用油管引到機器外側，用于油泵定期加油；

文章主要介紹的是制砂機結構組成大解析，由于制砂機的結構組成關系到設備的性能以及操作過程的便利性，所以結構的設計十分重要，這里主要是對于該機內部的主要結構進行介紹，主要是對于進料斗、分料器、渦動破碎腔、葉輪、主軸總成、底座、傳動裝置、支架以及潤滑系統九個部位進行了分析，從介紹中可以看出這些零件對于制砂機的工作起到了重要的作用，是設備組成中不可缺少的部分。
